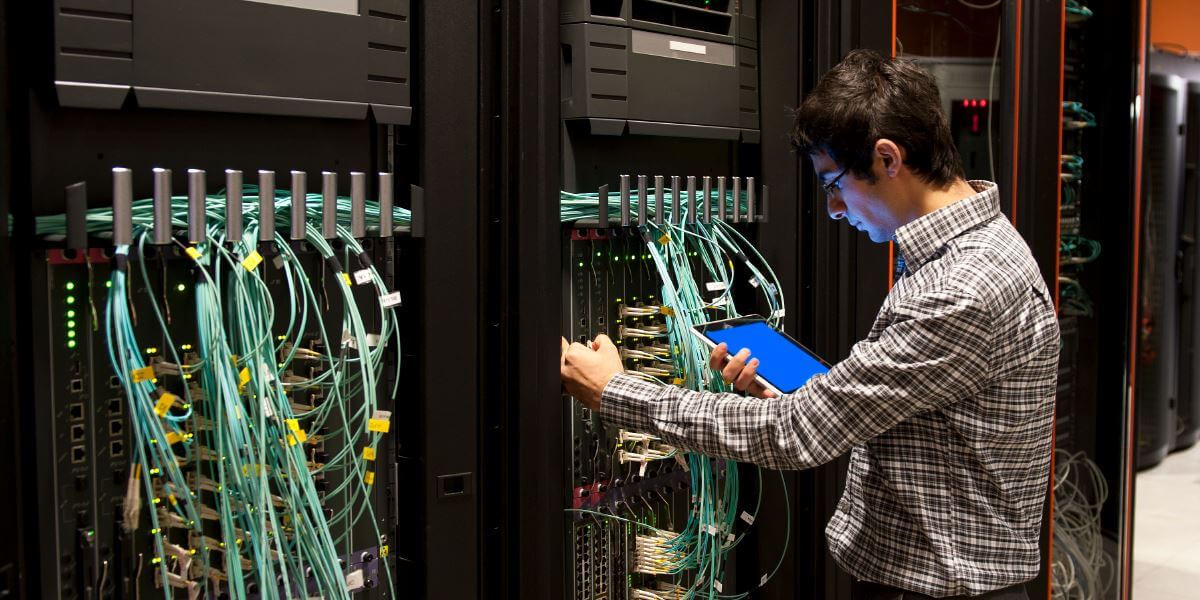

Что такое структурированные кабельные системы

Определение и основные принципы СКС

Понятие СКС описывает единую телекоммуникационную инфраструктуру, в которую входят кабельные линии и коммутационные элементы, обеспечивающие передачу данных, голоса и видеосигналов. Система объединяет внутренние сервисы связи и создает основу для стабильной работы цифровой среды объекта.
В ее основе лежат несколько принципов:

• Универсальность.
  Одна система поддерживает сервисы разного назначения и работает с оборудованием различных типов.
• Структурность.
  СКС имеет четкую иерархию, делится на подсистемы и опирается на стандартизованные компоненты.
• Гибкость.
  При проектировании закладывается резерв по линиям и точкам подключения, поэтому инфраструктуру можно расширять или адаптировать под новые задачи.
• Надежность.
  СКС опирается на устойчивую структуру и стандартизованные компоненты, которые помогают быстро локализовывать возможные неисправности.
• Долговечность.
  Правильно смонтированная система рассчитана на длительный срок эксплуатации и поддерживает развитие информационной инфраструктуры в течение многих лет.

Преимущества СКС перед традиционными системами

Ключевое отличие традиционных сетей в том, что компьютерные, телефонные и другие линии создавались разрозненно. Это усложняло управление инфраструктурой, затрудняло модернизацию и приводило к росту эксплуатационных затрат. Структурируемые кабельные системы эффективно решают эти ограничения и обеспечивают более предсказуемую работу телекоммуникационной среды.

• Единая база для разных сервисов.
  СКС формирует многофункциональную инфраструктуру, которая позволяет передавать данные, речевой трафик, видеонаблюдение, телефонию и сигнализацию без необходимости прокладывать отдельные линии под каждую задачу.
• Стандартизованные характеристики.
  Использование стандартных кабелей и компонентов обеспечивает устойчивые параметры передачи и совместимость с различным оборудованием в течение всего срока службы системы.
• Централизованная эксплуатация.
  Коммутационные панели и понятная структура подключения упрощают обслуживание, делают эксплуатацию более эффективной, сокращают время поиска неисправностей и позволяют сотрудникам быстрее перенастраивать рабочие зоны без вмешательства в магистральные линии.
• Простое расширение.
  Модульная архитектура СКС позволяет добавлять новые рабочие зоны и оборудование без вмешательства в существующие участки кабельной трассы.
• Оптимизация затрат.
  Единая инфраструктура снижает расходы на обслуживание и модернизацию, устраняя проблему дублирования линий для отдельных систем связи.

Стандарты и категории СКС

Когда речь заходит о требованиях к построению СКС, стоит говорить о стандартах, которые задают единые правила проектирования и монтажа структурируемых кабельных систем. Их соблюдение имеет ключевое значение для совместимости оборудования и стабильной работы телекоммуникационной инфраструктуры.

Международные стандарты

К международным документам относятся ISO/IEC 11801, американский TIA/EIA-568 и европейский EN 50173. Расшифровка этих стандартов фиксирует требования к структуре сети, типам кабелей, разъемам и правилам тестирования.

Российские стандарты

В России применяются ГОСТ Р 53245-2008 и ГОСТ Р 53246-2008. Эти национальные стандарты дополняют международные нормы и требуют соблюдения методик испытаний, правил приемки и параметров, от которых зависит соответствие СКС установленным техническим характеристикам. Современные российские нормативы поддерживают стабильную работу сети и упрощают ее обслуживание, а само слово «стандарт» подчеркивает обязательность единых норм при проектировании и эксплуатации.

Структура и архитектура СКС

Структурированную кабельную систему можно грубо представить как иерархичную схему построения, состоящую из нескольких уровней. В инженерной практике такую модель часто описывают как «картинку» архитектуры, где видны ключевые связи и логика распределения элементов. Кабельные линии, точки подключения и коммутационные узлы на этих сегментах объединяются в единую телеком-инфраструктуру, представляющую собой совокупность взаимосвязанных компонентов. Такая архитектура позволяет организовать связь между различными частями объекта, обеспечить четкое разделение функций и поддерживать работу сервисов разного назначения в одном комплексе, включая серверные зоны, рабочие пространства и коммерческие помещения. Оборудование в этих зонах размещают в настенных или напольных шкафах, учитывая особенности пола и планировки. Конкретная схема построения выбирается на этапе проектирования и требует индивидуального подхода, поскольку зависит от масштаба сооружения, требований к сети и конкретного запроса заказчика.

Подсистемы СКС

В СКС каждый уровень сети выполняет свою определенную задачу, а особенности архитектуры требуют разделения инфраструктуры на несколько подсистем с собственной топологией, которые отвечают за связь между зданиями, этажами и рабочими зонами.

Магистральная подсистема

Этот уровень соединяет основные распределительные узлы объекта и предназначена для передачи данных между этажами или зданиями. Для магистральных линий используют оптический кабель или симметричные медные пары, что позволяет поддерживать высокую скорость и стабильность соединения на больших расстояниях, остающихся в пределах требований стандартов.

Горизонтальная подсистема

Этот уровень обслуживает рабочие зоны внутри одного этажа и объединяет два ключевых компонента: телекоммуникационный узел и горизонтальные линии, ведущие к розеткам пользователей. Кабельные линии проходят по лоткам, коробам или вдоль стенки, чтобы обеспечить стабильное соединение и удобство доступа при обслуживании. От качества и правильного проектирования этого участка зависит надежность локальной сети (ЛВС) и стабильность работы пользовательского оборудования.

Рабочая область

Это пространство, где устанавливаются устройства пользователя и размещаются телекоммуникационные розетки. Через эти точки обеспечивается доступ к локальным ресурсам, корпоративным сервисам и другим приложениям, а место подключения определяется планировкой помещения и требованиями к эксплуатации оборудования.

Элементы и состав СКС

Структурированная кабельная система включает пассивные компоненты, образующие физическую инфраструктуру сети и обеспечивающие поддержку ее стабильной работы. В этот набор входят как основные элементы, так и вспомогательные компоненты, которые отвечают за корректное подключение и удобство эксплуатации.

• Кабель.
  Используются основные разновидности кабеля (медные пары и оптические линии), от которых зависит пропускная способность и допустимая длина сегментов.
• Телекоммуникационные розетки.
  Размещаются в рабочей зоне и обеспечивают подключение пользовательских устройств к локальной сети, включая телефон, компьютер и оборудование видеонаблюдения. В каждой розетке используется одно или несколько гнезд, через которые выполняется подключение оборудования.
• Коммутационные шнуры и патч-корды.
  Соединяют розетки, панели и активное оборудование, позволяя гибко настраивать конфигурацию подключений в зависимости от вида оборудования и требований сети.
• Коммутационные панели.
  Устанавливаются в шкафах и стойках, и могут выступать в роли кросса, оставаясь при этом точками окончания кабельных линий и обеспечивая удобную организацию подключений.

Монтаж и установка СКС

Монтаж структурированной кабельной системы выполняется по проекту и опирается на планировку помещений объекта, будь то офисная или промышленная среда. На этапе работ уточняют маршруты кабеля и размещение телекоммуникационного оборудования так, чтобы информационная сеть корректно соседствовала с силовыми линиями и другими слаботочными системами. Подключение компонентов выполняют специалисты с учетом международных и российских стандартов, при этом закладывается необходимый резерв по линиям и точкам доступа, чтобы инфраструктура могла развиваться без снижения стабильности и эксплуатационных характеристик.

Тестирование и гарантии

После монтажа СКС проходит комплексное тестирование, которое играет ключевую роль в подтверждении того, что параметры кабельных линий соответствуют требованиям сетевых приложений и не ограничат работу оборудования в будущем. В ходе проверки оценивают качество передачи сигнала, выявляют возможные скрытые дефекты и фиксируют запас по ключевым характеристикам канала. Результаты оформляются в техническом отчете и передаются производителю системы для выдачи гарантийного сертификата. Для сертифицированных решений гарантийный период обычно достигает 10-25 лет, что подтверждает корректность построения системы и стабильность ее характеристик.

Телекоммуникационное заземление

Телекоммуникационное заземление является обязательной частью СКС и обеспечивает безопасную работу оборудования. Такая система защищает линии и устройства от грозовых перенапряжений, уравнивает потенциалы между силовыми и слаботочными цепями и снижает риск повреждений при работе сетевых приложений. В распределительных пунктах устанавливают телекоммуникационные шины заземления, которые соединяются магистралями с главной шиной заземления объекта.

Когда целесообразно внедрение СКС

Внедрение СКС целесообразно при строительстве новых объектов, модернизации существующих линий или создании вычислительной и охранной сети для офиса или предприятия с долгим сроком службы, которая должна работать совместно с подсистемами безопасности и пожаротушения. В таких проектах структурированная кабельная система дает возможность масштабировать коммуникации без сложных изменений и сохранять качество передачи сигнала на протяжении всей эксплуатации.

Проблемы выбора и рекомендации

При выборе СКС ключевым становится не только тип кабеля или категория системы. Ошибки на этапе проектирования и монтажа входят в множество факторов, которые могут означать снижение стабильности сети и рост эксплуатационных рисков. Поэтому важно ориентироваться на подрядчиков или группу компаний, работающих со стандартизованными компонентами, предоставляющих результаты тестирования и подтверждающих квалификацию специалистов. При сравнении предложений стоит учитывать не только цену, но и запас параметров, наличие гарантии и возможность дальнейшего расширения инфраструктуры. Такой подход помогает избежать проблем эксплуатации и обеспечивает долгий срок службы всей сети.
